장치제작 노하우

디자인 과정

투명교정장치 디자인은 segmentation > setup > modeler 세 단계로 구분 합니다.

치아와 잇몸을 분리하기 위한 과정입니다
환자의 치아 형태를 유지하기 위한 노하우를 알려드립니다

부분 치아만 분리 하는 경우(예. 전치부만 셋업하고 싶을 경우 등.)
분리 하지 않은 치아는 잇몸으로 인식되기 때문에, 모핑 현상 방지 위해 움직이고자 하는 치아보다 하나 더 분리합니다.

투명교정장치 제작 위해 임의로 치아를 움직이는 과정입니다.

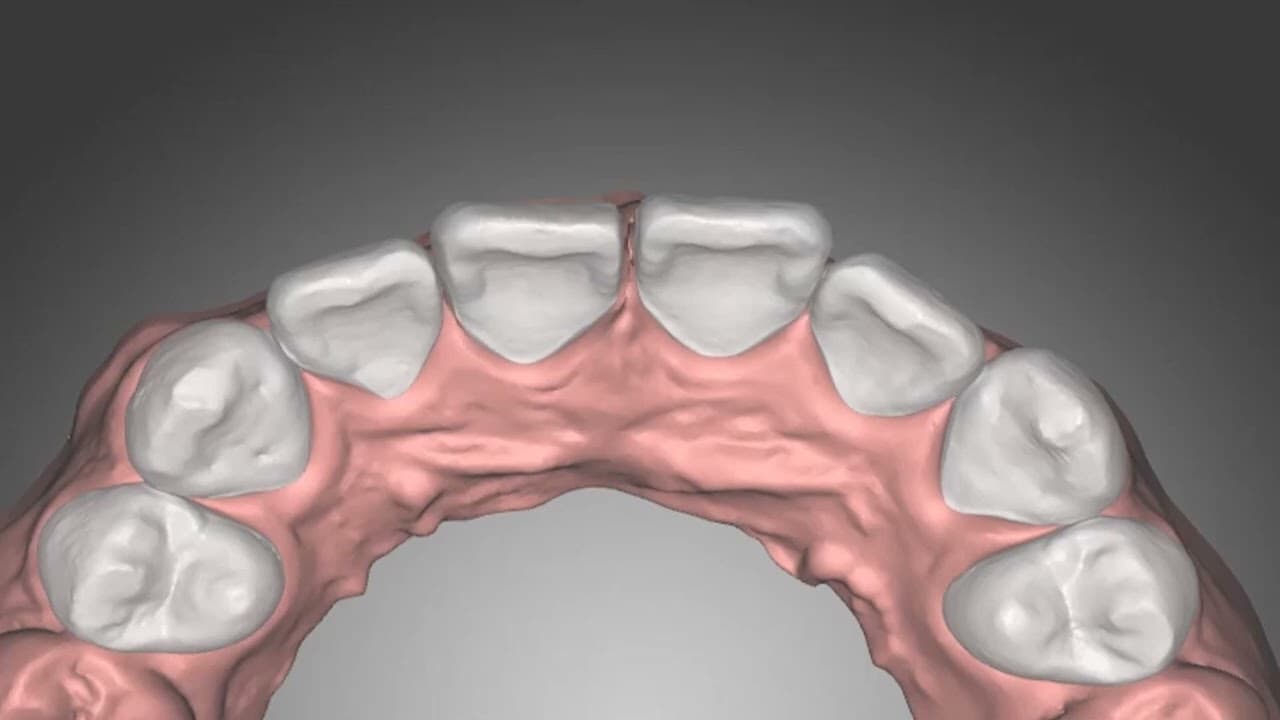

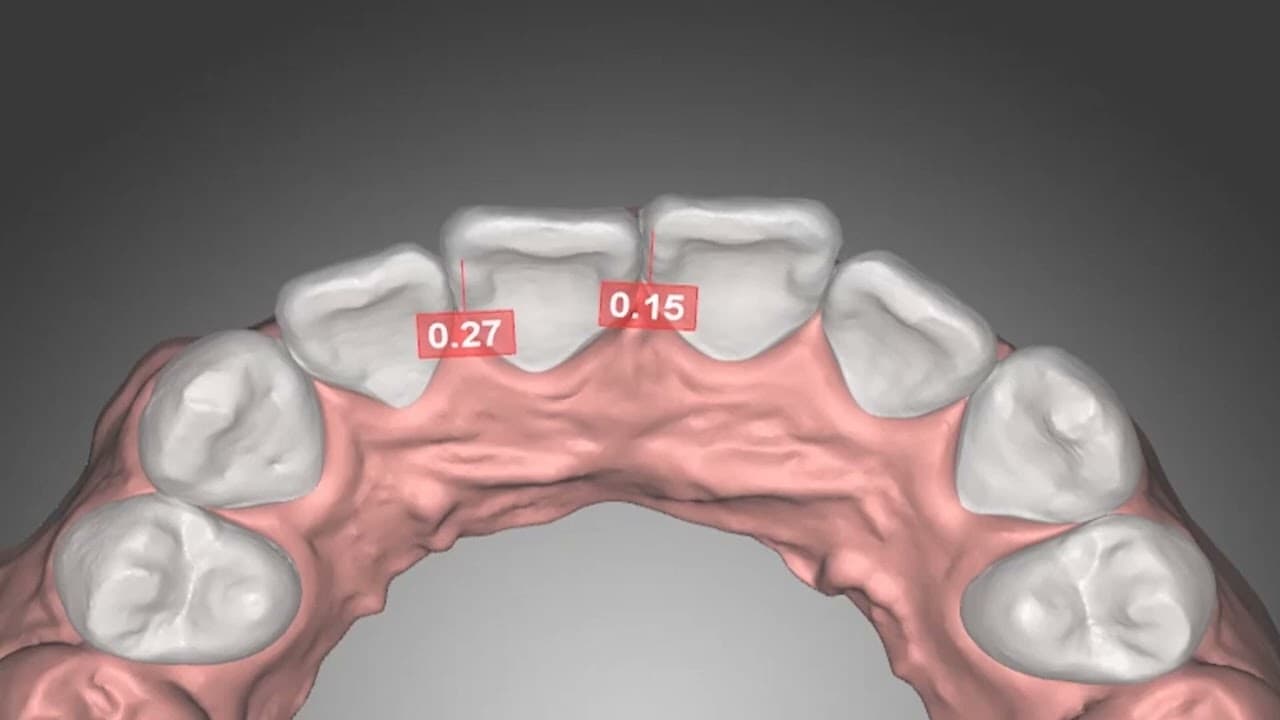

치아 간에 컨택트가 일어나면 치아가 움직이지 않기 때문에, 컨택트가 되지 않도록 공간이 있어야 치아가 움직입니다.

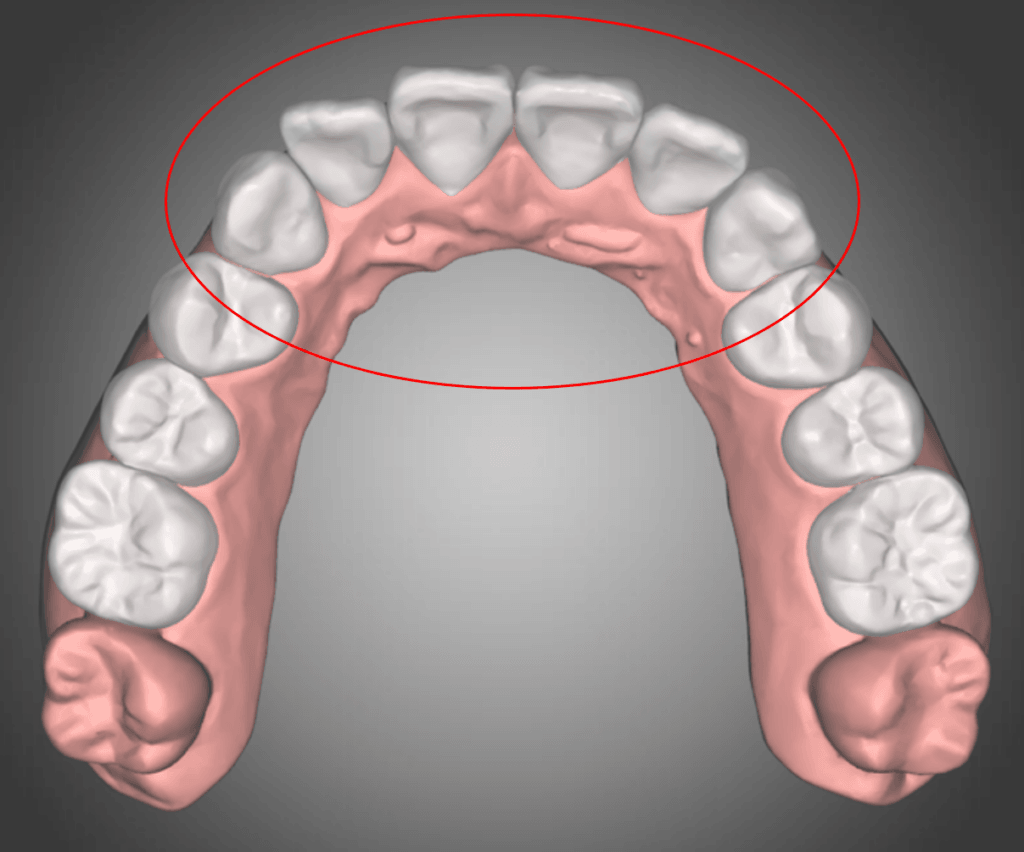

치아 크라우딩 상태에 따라, 치아 뿌리를 포함한 전체 이동 또는 토크 조절을 통해 확장합니다.

#11-21 0.30mm, #13-14 0.3mm, #23-24 0.30mm IPR

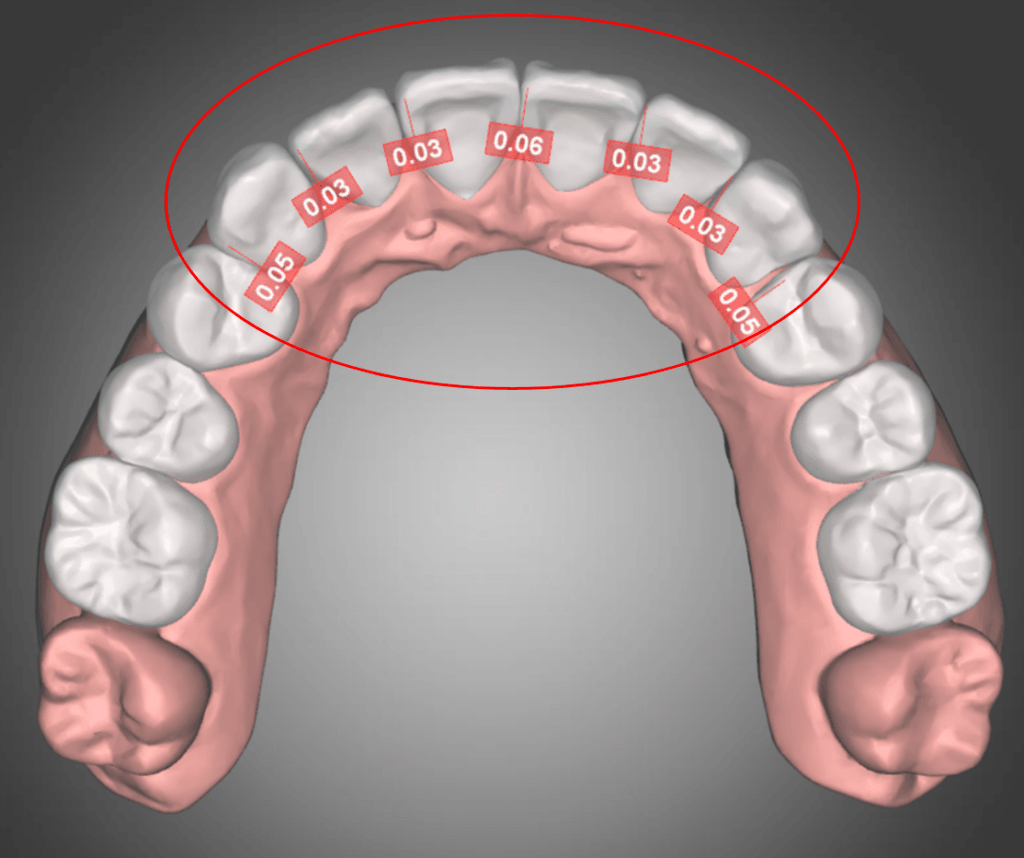

중첩량을 균등하게 배분하여 최종 셋업 한 뒤, IPR 할 치아와 양을 메모합니다.

Tooth no. (FDI)	11	12	13	14	15	16
IPR (mm)	0.5	0.3	0.5	0.5	0.5	0.5

Tooth no. (FDI)	41	42	43	44	45	46
IPR (mm)	0.3	0.3	0.5	0.5	0.5	0.5

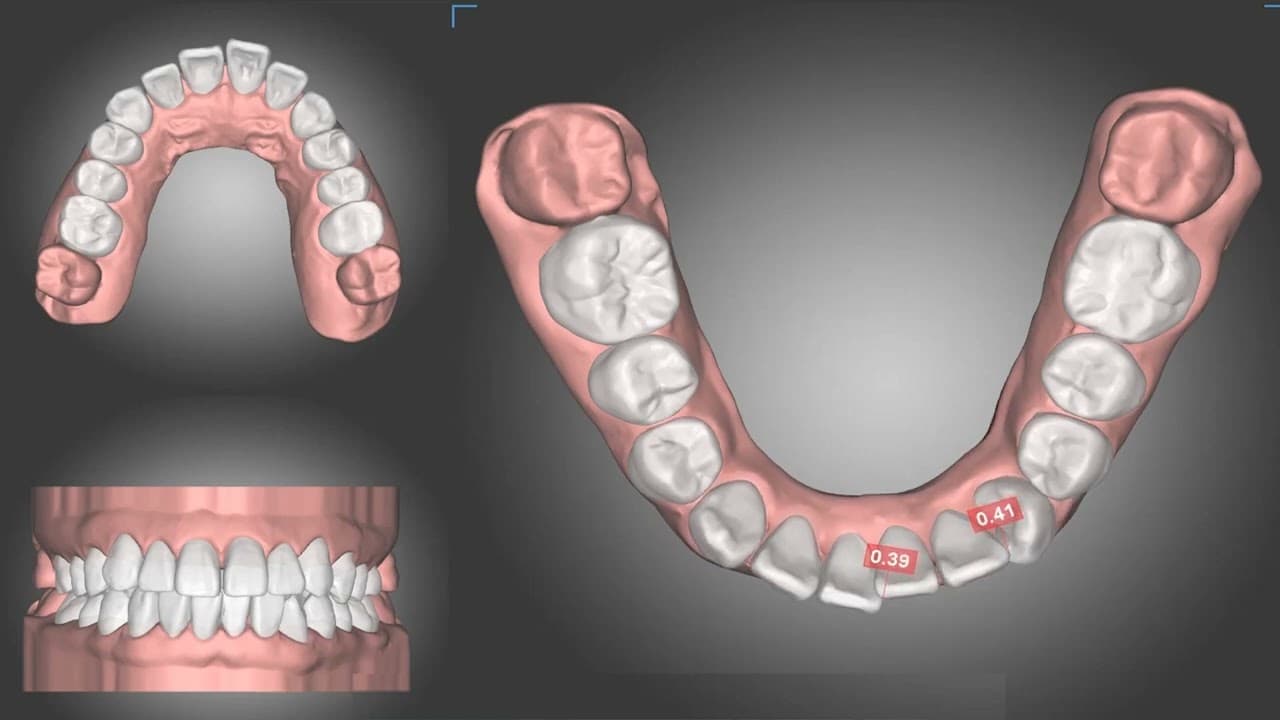

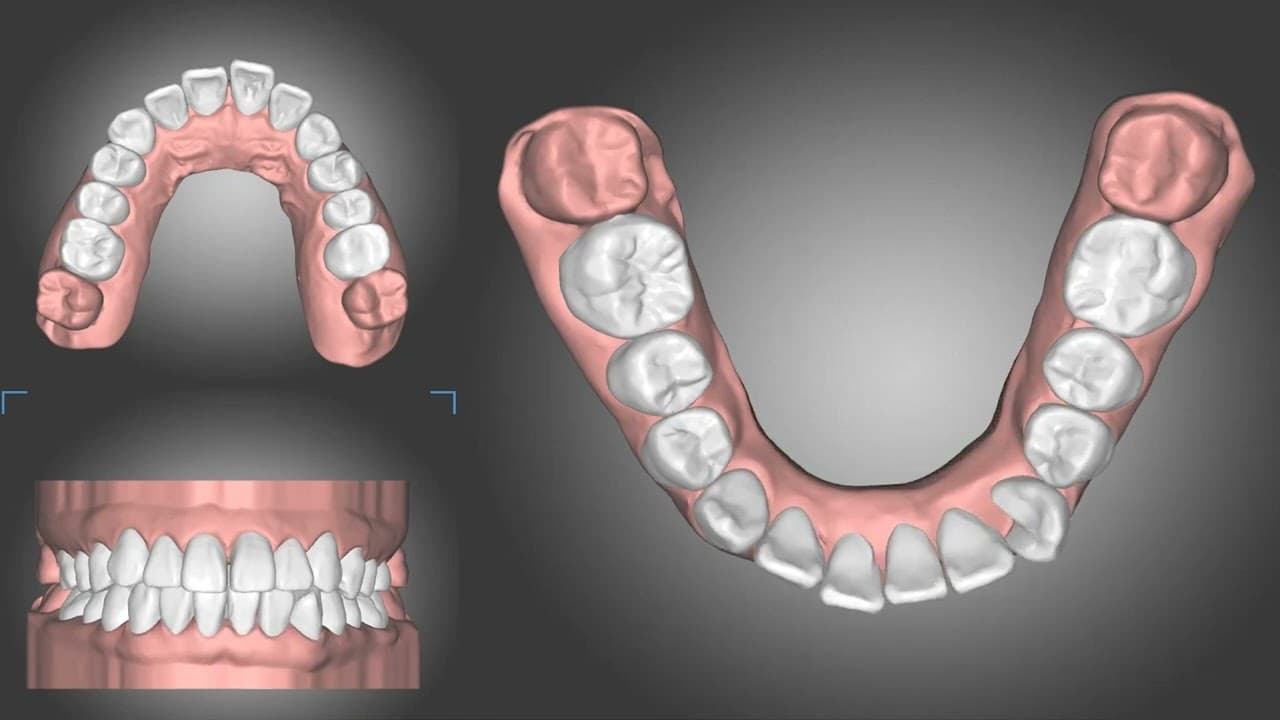

Layer 없이 셋업하면 인접 치아와 간섭이 생기므로, 반드시 layer를 사용해 셋업해 주세요.

투명교정장치의 물리적 특성상, 장치물 변형에 의해 치아가 목표 위치까지 이동하지 않기 때문에 과교정이 필요합니다. 중첩량 0.1 mm 또는 이동량 0.2mm 이내로 목표 위치보다 더 과교정 합니다.

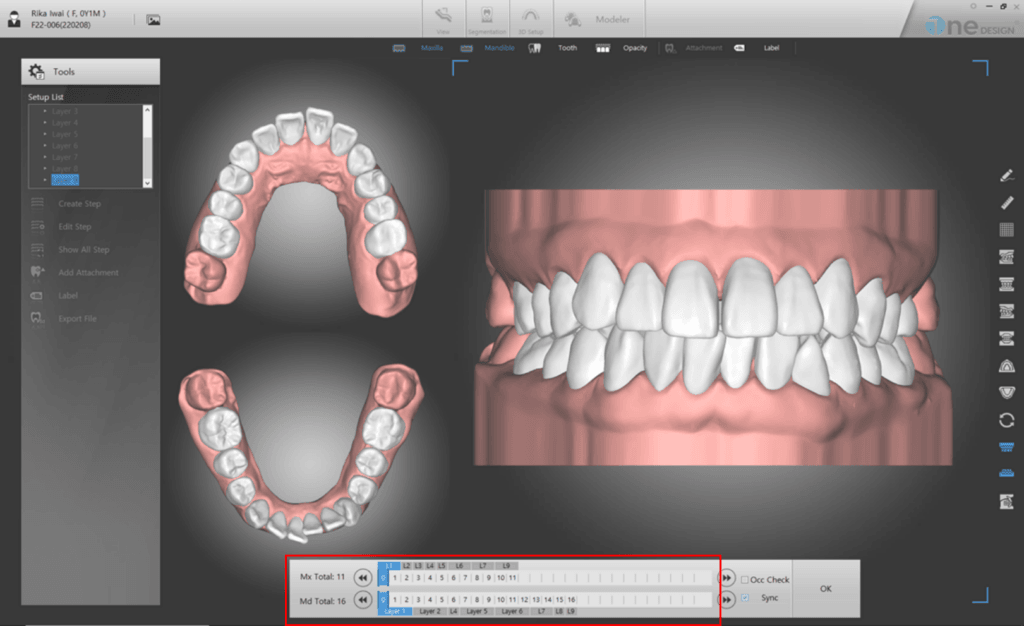

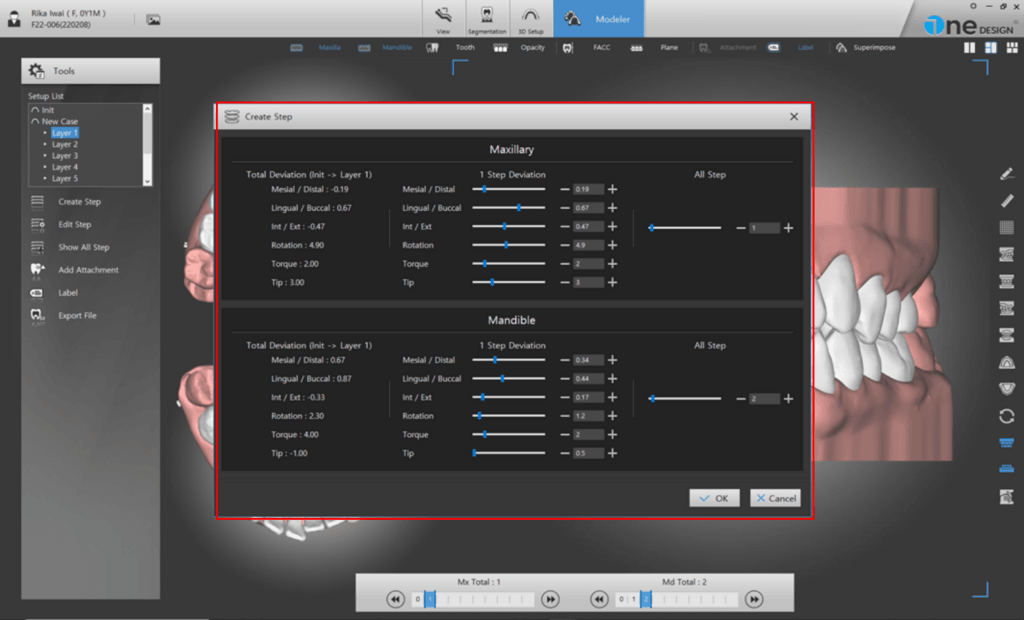

시트에 따라 layer 분할 방법을 변경할 수 있습니다.

layer 분할 예시
일반시트		3layer시트
미디엄(1주)+하드(1주) 사용 (스텝당 2주)	소프트(1주)+미디엄(1주)+하드(1주) 사용 (스텝당 3주)	하드 시트지 (스텝당 10~14일)
스텝당 0.4~0.6mm 이동	스텝당 0.6~1.0mm 이동	스텝당 0.25~0.3mm 이동
적은 수의 스텝으로 원하는 치료 결과를 얻을 수 있어 임상의와 환자 모두의 만족도가 높음	스텝당 이동 거리를 늘릴 수 있음	작은 이동량으로 안정적인 치아 이동이 가능함

항목	일반시트	3layer시트
구조	단일 PETG 소재(단층)	단단한 외층과 탄성이 있는 내층의 샌드위치 구조
교정력	시간 경과에 따라 교정력 감소가 크게 발생	내부 탄성 층 덕분에 교정력 감소가 완만하고, 교정력이 잘 유지됨
착용감	탄성이 낮아 통증이나 빡빡함이 느껴짐	탄성이 우수하여 착용감이 좋음
내구성	변형 및 크랙의 가능성이 비교적 높음	내부 탄성층 덕분에 복원력이 우수하고 내구성이 높음
비용	비교적 저렴	상대적 고가
제품 두께 종류	Soft - 0.5mm (0.02inch) Medium - 0.625mm (0.025inch) Hard - 0.75mm (0.03inch)	Hard - 0.75mm (0.03inch)

전체 스텝 수
(상하악 스텝 수가 다를 경우, 긴 스텝 기준)
x 시트지 선택에 따른 한 스텝 당 주
